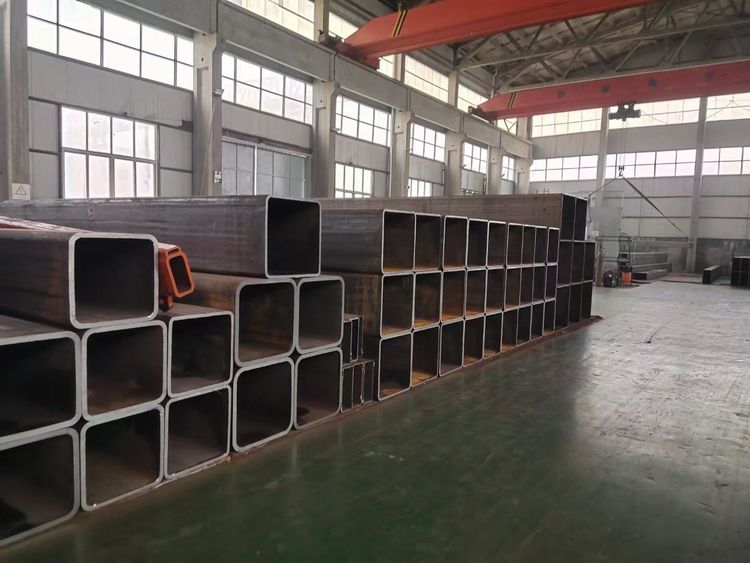

ASTM A500 Gr C Specificații secțiuni goale formate la rece dreptunghiulare

Specificație standard:Tuburi dreptunghiulare structurale din oțel carbon ASTM A500-formate la rece sudate și fără sudură
Nota:ASTM A500 grad C
Dimensiuni:30*20mm-1500-1000mm
Grosimea peretelui:1,6 mm-60 mm
lungime:6000-14000 mm
Tip:Fără sudură/ sudate/ ERW
Toleranțe dimensionale:Grosimea urmează standardul
Ambalare:În pachete, Păstrarea căldurii anticorozive, Acoperire cu lac, Capetele pot fi tăiate teșite sau dreptunghiulare, Certificare cu capac și test suplimentar, Finisare și marca de identitate
Protecția suprafeței:Negru (neacoperit autocolorat), lac/acoperire cu ulei, pre-galvanizat, galvanizat la cald

ASTM A500 Gr C Compoziție chimică cu secțiune tubulară dreptunghiulară formată la rece

ASTM A500	C, max	Mn, max	P, max	S, max	Cu, min
Gradul C	0.23	1.35	0.035	0.035	0.20

ASTM A500 Gr C Proprietăți mecanice ale secțiunii tubulare structurale dreptunghiulare formate la rece

ASTM A500	Rezistenta la tractiune, min	Limita de curgere, min,	Alungire în 2 in. (50,8 mm) min, %
Gradul C	427 MPa, 62 000 psi	345 MPa, 50 000 psi	21

ASTM A500 Gr C - Dimensiuni secțiuni goale dreptunghiulare formate la rece

Dimensiune mm	kg/m	Dimensiune mm	kg/m
40 x 20 x 2.0	1.68	40 x 20 x 2.5	2.03
40 x 20 x 3.0	2.36	40 x 25 x 1.5	1.44
40 x 25 x 2.0	1.89	40 x 25 x 2.5	2.23
50 x 25 x 2.0	2.21	50 x 25 x 2.5	2.72
50 x 25 x 3.0	3.22	50 x 30 x 2.5	2.92
50 x 30 x 3.0	3.45	50 x 30 x 4.0	4.46
50 x 40 x 3.0	3.77	60 x 40 x 2.0	2.93
60 x 40 x 2.5	3.71	60 x 40 x 3.0	4.39
60 x 40 x 4.0	5.72	70 x 50 x 2	3.56
70 x 50 x 2.5	4.39	70 x 50 x 3.0	5.19
70 x 50 x 4.0	6.71	80 x 40 x 2.5	4.26
80 x 40 x 3.0	5.34	80 x 40 x 4.0	6.97
80 x 40 x 5.0	8.54	80 x 50 x 3.0	5.66
80 x 50 x 4.0	7.34	90 x 50 x 3.0	6.28
90 x 50 x 3.6	7.46	90 x 50 x 5.0	10.11
100 x 50 x 2.5	5.63	100 x 50 x 3.0	6.75
100 x 50 x 4.0	8.86	100 x 50 x 5.0	10.90
100 x 60 x 3.0	7.22	100 x 60 x 3.6	8.59
100 x 60 x 5.0	11.70	120 x 80 x 2.5	7.65
120 x 80 x 3.0	9.03	120 x 80 x 4.0	12.00
120 x 80 x 5.0	14.80	120 x 80 x 6.0	17.60
120 x 80 x 8.0	22.9	150 x 100 x 5.0	18.70
150 x 100 x 6.0	22.30	150 x 100 x 8.0	29.10
150 x 100 x 10.0	35.70	160 x 80 x 5.0	18.00
160 x 80 x 6.0	21.30	160 x 80 x 8.0	27.90
200 x 100 x 5.0	22.70	200 x 100 x 6.0	27.00
200 x 100 x 8.0	35.4	200 x 100 x 10.0	43.60
250 x 150 x 5.0	30.5	250 x 150 x 6.0	38.2
250 x 150 x 8.0	48.0	250 x 150 x 10	59.3
300 x 200 x 6.0	48.10	300 x 200 x 8.0	60.50
300 x 200 x 10.0	75.00	400 x 200 x 8.0	73.10
400 x 200 x 10.0	90.70	400 x 200 x 16	142.00

Toleranțe ale conductelor ASTM A500

OD Dimensiune plată mare, inci (milimetru)	Toleranțe mari dimensiuni plate, A plus și minus, inci (milimetru)
Peste 2½ până la 3½ (63,5 până la 88,9), incl	0.025 (0.64)
2½ (63,5) sau mai puțin	0.020 (0.51)
Peste 5½ (139,7)	0,01 ori dimensiunea plată mare
Peste 3½ până la 5½, inc	0.030 (0.76)

Dimensiune conducte ASTM A500

Dimensiune (inci)	Grosimea peretelui (inci)	Diametrul exterior (inci)	Diametrul interior (inci)
1/2 x 1/2	0.065	0.84	0.61
3/4 x 3/4	0.065	1.05	0.82
1 x 1	0.065	1.315	1.049
1 x 1	0.083	1.315	1.035
1 x 1	0.109	1.315	0.957
1-1/4 x 1-1/4	0.065	1.66	1.38
1-1/4 x 1-1/4	0.083	1.66	1.334
1-1/4 x 1-1/4	0.109	1.66	1.278
1-1/2 x 1-1/2	0.065	1.9	1.61
1-1/2 x 1-1/2	0.083	1.9	1.584
1-1/2 x 1-1/2	0.109	1.9	1.5
2 x 2	0.065	2.375	2.245
2 x 2	0.083	2.375	2.307
2 x 2	0.109	2.375	2.245
2-1/2 x 2-1/2	0.083	2.875	2.709
2-1/2 x 2-1/2	0.109	2.875	2.625
3 x 3	0.083	3.5	3.334
3 x 3	0.109	3.5	3.26
3-1/2 x 3-1/2	0.109	4	3.834
4 x 4	0.083	4.5	4.334
4 x 4	0.109	4.5	4.26
4 x 4	0.188	4.5	4.124
5 x 5	0.188	5	4.624
6 x 6	0.188	6	5.624

Tabelul proprietăților fizice al țevii A500 de gradul c

Proprietate	Valoare
Densitate	De obicei 7850 kg/m³ (489 lb/ft³)
Modulul de elasticitate	205 GPa (29700 ksi)
Raportul lui Poisson	0.3
Puterea de curgere	315 MPa (45700 psi)
Rezistență la tracțiune	400 - 500 MPa (58000 - 72500 psi)
Alungirea la Rupere	23%
Duritate (Brinell)	121
